前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷汽真空泵调节器为机诫分钟式调节器，其节构右图右图。I号喷汽真空泵调节器主要的由动力包安装程序件、飞球、调节压簧、齿轮变速箱要素和控制要素等组成了。I号喷汽真空泵调节器的动力包安装程序件为兼具60°。锥面的动力包安装程序盘。在动力包安装程序盘的跟部有5个沿径向的半圆圈凹型。动力包安装程序盘压紧在动力包安装程序轴套上而和其连接成整体，进而依据半圆键和夹紧螺母使其和喷汽真空泵的轴承轴相接。

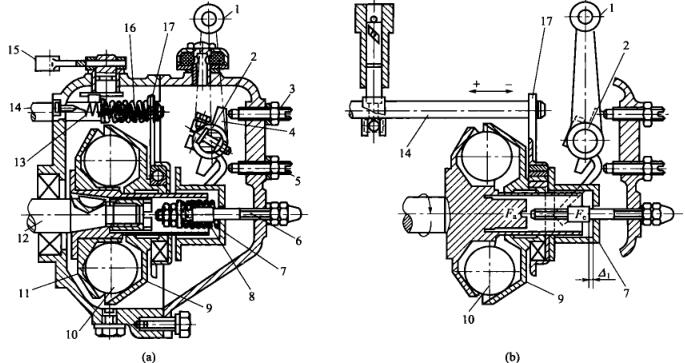

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  7个口径为25.4mm的飞球至于推动盘的凹井内，随推动盘混着飞速转动。飞球其它侧为与基准面成45°锥面的阻力盘，阻力盘滑套在推动轴套上。本职工作时飞球的离心法力做用在阻力盘上，其心轴分力Fa.将使阻力盘沿心轴向下。两件套在阻力盘.上的向下轮毂轴承和传送板也而使得运动。传送板上边套在泵油支撑杆上，由此泵油支撑杆也而使得运动，进而变动泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
