今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

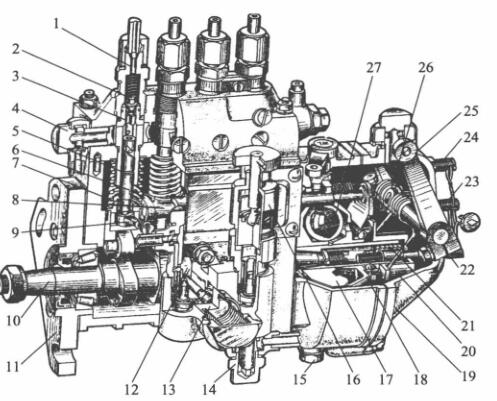

   I号喷油泵的分泵构造图

1-直流高压石油管道管接线头; 2-油多阀; 3-油多阀球; 4,14-进油内六角螺丝; 5-套简; 6-轴向齿轮泵泵; 7-轴向齿轮泵泵弹黄; 8-油门支撑杆;  9-改善臂; 10-气缸轴; 11-固定好接盘; 12-石油管道泵弯矩轮; 13-石油管道泵; 15-放油螺塞; 16-手助力泵;  17-驱程盘; 18-从动盘; 19-电机外壳; 20-滑套; 21-标定弹黄; 22-油表調整内六角螺丝; 23-怠速行程开关内六角螺丝; 24-绕城高速行程开关内六角螺丝; 25-调节手柄; 26-调节弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体前壳的最主要基本功能是能做到提供的油刚慢慢时的正确性，对于那些多缸柴油发动机机如何理解，还在能做到各缸提供的油时的不一性。起能做到角色的身体部位是压轮下边到修整保护层垫块上水平面的较高H。当喷汽油泵轴承轴伞蜗轮与曲轴伞蜗轮相对的部位一些 时，H越大，轴向柱塞泵关闭程序进油孔的时越久，提供的油刚慢慢时也越久。反过来就，H越小，提供的油刚慢慢时越卡顿。如此要依照制定和应力测试定下该用的压轮体的工作较高H，以能做到提供的油刚慢慢时的正确性。

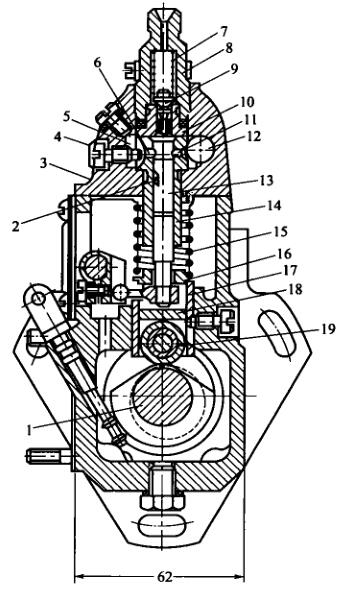

1-气缸轴; 2-液压泵泵斜槽; 3-泵盖; 4-产品定位螺母; 5-回油道; 6-回油孔; 7-油多阀压簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-液压泵泵; 14-液压泵泵套简;  15一液压泵泵压簧; 16-压簧座; 17-挺柱体:; 18-垫件; 19-滑轮

  这对多缸机，各分泵的H值应一一对应。懂得调整垫件在喷油阀出产时均已调好，难以随着交换。垫件是用耐磨橡胶原材料制作而成的相结行热治理以挺高光洁度，以至于选用中难以破损。如长周期选用后破损较多，可换面选用。

  喷真空泵泵体分左右两个分，喷真空泵上体中用装设齿轮泵泵偶件及冒油阀偶件，阴道中用装设凸轮机构轴、压轮体和输真空泵等。泵体前侧中间会开检视窗孔，是为了捡查和整改喷油情况。下部分有检视发动机机油面的检视孔。喷真空泵上体中含两条油道，与各齿轮泵泵套筒外表的方形油槽连通。方形油槽则与齿轮泵泵套筒上的进、回油孔连通。由输真空泵供来的非高压油使用进液压管线接线头到油道中。油道中的静音机心理压力由装在回液压管线接线头内的回油阀管理，一规范要求控制在5～10kPa条件内。汽压过低，在齿轮泵泵下降时，静音机不可能短时间内使用进油孔到齿轮泵泵上面油腔。当油情况过高而使汽压提升时，已有的静音机会顶开回油阀流向静音机细滤器中。
